وصف المنتج
تجهيزات أنابيب الفولاذ المقاوم للصدأ: نظرة عامة شاملة
تقوم تجهيزات أنابيب الفولاذ المقاوم للصدأ بتوصيل المكونات المستخدمة في أنظمة الأنابيب ، المصنعة من الفولاذ المقاوم للصدأ لتوفير مقاومة تآكل استثنائية ، قوة عالية ، المتانة عبر اختلافات درجات الحرارة ، خصائص صحية ، وعمر خدمة طويل. تعد تجهيزات الفولاذ المقاوم للصدأ مكونات مهمة في الصناعات مثل البتروكيماويات والنفط والغاز وبناء السفن وتوليد الطاقة والغذاء والشراب ومعالجة الأدوية.
التصنيف حسب الوظيفة والشكل

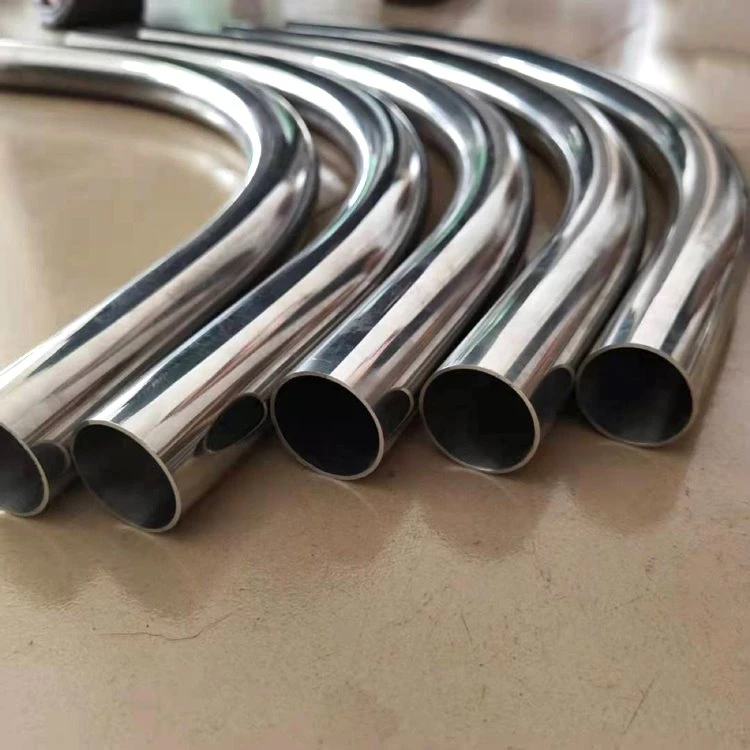

- مرفق الفولاذ المقاوم للصدأ والانحناء:تستخدم لتغيير اتجاه خط الأنابيب. تشير "المرفقون" عادةً إلى RADIUS القصيرة الموحدة - (SR) أو Long - Bends (LR) ، في حين أن "Bends" غالبًا ما تشير إلى الأنابيب المخصصة- المصنعة بزوايا محددة.
- تي شيرت الفولاذ المقاوم للصدأ:تستخدم حيث يلزم خط فرع ، وتوصيل ثلاثة أنابيب. متوفر في أنواع متساوية وتقليل.
- الصليب الفولاذ المقاوم للصدأ:تستخدم حيث تلتقي أربعة أنابيب ، مما يسمح بالتقسيم أو مزيج من التدفقات.
- مخفض الفولاذ المقاوم للصدأ (متحدة المركز وغربي الأطوار):تستخدم لتوصيل اثنين من أنابيب من أقطار مختلفة. تحافظ المخفضات المركز على خط الوسط ، بينما تحافظ المخفضات غريب الأطوار على جانب واحد (غالبًا ما تستخدم للحفاظ على رفوف الأنابيب أو أسفل مستويات الأنابيب -).
- غطاء الفولاذ المقاوم للصدأ:تستخدم لإغلاق نهاية أنبوب.
- تركيبات أخرى:تشمل أدوات التوصيل (النقابات) ، الشفاه ، نهايات كعب ، إلخ.
التصنيف حسب نوع الاتصال
1. بوت - تجهيزات اللحام (BW)
صفات:يحتوي التركيب على نهاية مشوهة ليتم لحامها مباشرة إلى الأنبوب. يوفر أعلى قوة ، وأفضل أداء ختم ، وهو مناسب لتطبيقات درجة الحرارة العالية - وتطبيقات درجة الحرارة العالية-.
المعايير الدولية:
- الولايات المتحدة القياسية (ASME):ASME B16.9 (Factory - صنعت بعقب مشهور - تجهيزات اللحام) ، ASME B16.28 (BUTT BUTT - لحام المرفقات القصيرة القصيرة والنصف القصيرة).
- المعيار الأوروبي (EN):EN 10253 - 4 (butt - تجهيزات أنابيب اللحام - الجزء 4: المطاوع الأوستينيتيك والأوستنتيك (الفولاذ المقاوم للصدأ المزدوج).
2. المقبس - تجهيزات اللحام (SW)
صفات:يتم إدراج الأنبوب في مقبس في التركيب والحلقة - ملحومة حول الخارج. مثالي لأحجام الأنابيب الأصغر (عادةً تحت NPS 3/DN 80) وتطبيقات الضغط المعتدلة حيث لا يتم التفكيك.
المعيار الدولي:
- المعيار الأساسي:ASME B16.11 (تركيبات مزورة ، Socket - لحام وخيوط).
3. ملزم (THD) تجهيزات
صفات:ميزة الخيوط الداخلية (FPT) أو الخارجية (MPT) لاتصالات المسمار. السماح بسهولة التجميع والتفكيك دون اللحام ، ولكن لديك تصنيفات ضغط أقل ومسارات تسرب محتملة. غير موصى به للخدمات الاهتزازية.
المعايير الدولية:
- الولايات المتحدة القياسية:ASME B16.11 (التجهيزات) ، ASME B1.20.1 (يحدد NPT - معيار مؤشر ترابط الأنابيب الوطنية).
- المعيار الأوروبي:EN 10226 - 1 (مؤشرات ترابط الأنابيب حيث يتم إجراء الضغط - على مؤشرات الترابط - الجزء 1: مؤشرات الترابط الخارجية والموضوعات الداخلية المتوازية - الأبعاد ، التحمل والتعيين). تشمل أنواع الخيوط المشتركة R/RP (ISO 7-1).
تصنيف المواد
تصنيف المواد: معايير الولايات المتحدة (ASTM/ASME) والأوروبية (EN)
الصف المادي أساسي لأداء التركيب. فيما يلي جدول يسرد جميع المواد المذكورة مع تسمياتها القياسية.
|
الاسم / الوصف الشائع |
الولايات المتحدة القياسية (ASTM A403 / A182) |
رقم UNS |
رقم المواد EuroNorm (EN) |
تعيين EuroNorm (EN) (تقريبا) |
الخصائص الرئيسية والتطبيقات النموذجية |
|
الفولاذ المقاوم للصدأ الأوستنيتي |
|||||
|
304 |
WP304 / F304 |
S30400 |
1.4301 |
x5crni18-10 |
الغرض العام. مقاومة جيدة للتآكل في البيئات المعتدلة. |
|
304L |
WP304L / F304L |
S30403 |
1.4307 |
X2CRNI18-9 |
نسخة منخفضة الكربون لتحسين المقاومة للتآكل بين الحبيبية بعد اللحام. |
|
316 |
WP316 / F316 |
S31600 |
1.4401 |
x5crnimo17-12-2 |
مع الموليبدينوم. مقاومة متفوقة للتآكل وتآكل الشق. للبيئات الكيميائية ، البحرية. |
|
316L |
WP316L / F316L |
S31603 |
1.4404 |
x2Crnimo17-12-2 |
نسخة منخفضة الكربون من 316 للتطبيقات الملحومة. |
|
310S |
WP310S / F310S |
S31008 |
1.4845 |
x12crni25-21 |
ارتفاع محتوى CR/NI. ممتازة عالية - مقاومة أكسدة درجة الحرارة. أجزاء الفرن. |
|
321 |
WP321 / F321 |
S32100 |
1.4541 |
x6crniti18-10 |
استقر مع التيتانيوم. يقاوم التآكل بين الخلايا ، جيد لخدمة درجة الحرارة العالية-. |
|
347H |
WP347H / F347H |
S34709 |
1.4912 |
x6crninb18-10 |
استقر مع النيوبيوم. قوة عالية في درجات حرارة مرتفعة. غلايات محطة الطاقة. |
|
904L |
WP904L / F904L |
N08904 |
1.4539 |
x1nicrmocu25-20-5 |
عالية - سبيكة الصلب أوستنيتي. مقاومة ممتازة لحمض الكبريتيك والكلوريد. |
|
317L |
WP317L / F317L |
S31703 |
1.4438 |
x2crnimo18-16-4 |
ارتفاع محتوى الموليبدينوم من 316L لتحسين مقاومة التآكل. |
|
دوبلكس فولاذ مقاوم للصدأ |
|||||
|
S31803 |
WP S31803 |
S31803 |
1.4462 |
x2Crnimon22-5-3 |
Duplex القياسية (غالبًا ما يتم تجميعها مع S32205 كـ 2205). قوة عالية ، ومقاومة ممتازة لتكسير تأخر الإجهاد الكلوريد (SCC). |
|
S32205 |
WP S32205 |
S32205 |
1.4462 |
x2Crnimon22-5-3 |
الوجهين القياسي ، تكوين محسّن قليلاً مقارنة بـ S31803. |
|
S32750 |
WP S32750 |
S32750 |
1.4410 |
x2crnimon25-7-4 |
سوبر دوبلكس. مقاومة تآكل متفوقة وقوة مقارنة مع 2205. |
|
S32760 |
WP S32760 |
S32760 |
1.4501 |
x2crnimocuwn25-7-4 |
سوبر دوبلكس (أو دوبلكس فرط). مع Cu & W. للبيئات الشديدة والعدوانية مثل الخارج. |
الملاحظات القياسية للمواد الرئيسية
- ASTM A403:المواصفات القياسية لتجهيزات أنابيب الفولاذ المقاوم للصدأ الأوستنيتي. "WP" يعين درجة المواد للتجهيزات.
- ASTM A182:المواصفات القياسية للسبائك المزورة أو المتدحرجة والفولاذ المقاوم للصدأ ، والتجهيزات المزورة ، والصمامات ، وأجزاء لخدمة درجة الحرارة العالية-. يستخدم عادة للتجهيزات ذات الحواف والمكونات الأخرى.
- UNS (نظام الترقيم الموحد):نظام مرجعي متقاطع - للمعادن والسبائك ، وهو أمر بالغ الأهمية لتحديد المواد.
- المعايير:استخدم رقم مادة (على سبيل المثال ، 1.4404) كمعرف أساسي ، وغالبًا ما يكون مصحوبًا بتعيين كيميائي (على سبيل المثال ، x2Crnimo17-12-2).
اعتبارات الاختيار
يتطلب اختيار جلسات الفولاذ المقاوم للصدأ الصحيحة تحليلًا دقيقًا لـ:
- بيئة الخدمة:تركيبة السوائل ، التركيز ، درجة الحرارة ، وخاصة محتوى أيون كلوريد (والتي يمكن أن تسبب التآكل وتآكل الإجهاد تكسير - SCC).
- تصنيفات الضغط ودرجة الحرارة:المواد تضعف في درجات حرارة عالية. تم تصميم بعض الدرجات خصيصًا لخدمة درجة الحرارة المرتفعة.
- المعايير والشهادات ذات الصلة:سوف تملي مواصفات المشروع النظام القياسي المطلوب (ASME أو EN). قد تكون هناك حاجة إلى شهادات مثل PED 2014/68/الاتحاد الأوروبي (توجيه معدات الضغط) أو NACE MR0175/ISO 15156 (للخدمة الحامضة).
- الحياة - تكلفة الدورة:في حين أن الفولاذ المقاوم للصدأ المزدوج له تكلفة أولية أعلى من 316 لتر ، فإن قوتها العليا قد تسمح بجدران أرق ، ويمكن أن توفر حياتها الأطول في البيئات العدوانية تكلفة إجمالية للملكية.
مواصفات المنتج
تحتفظ شركة Hebei Yongqiang Line Co. ، Ltd بمخزون كبير من جولة أنابيب الفولاذ المقاوم للصدأ عام - ، بما في ذلك المرفقين والمحملات والمخفضات والمزيد. انظر الجدول أدناه لبعض المواصفات. بالإضافة إلى ذلك ، يمكن لشركتنا تقديم خدمات منتجات مخصصة وإنتاج مختلف تجهيزات أنابيب الفولاذ المقاوم للصدأ وفقًا للرسومات أو الرسومات أو العينات أو المعلمة ، مثل 30 درجة و 60 درجة ، y - tees ، إلخ.
|
في - مواصفات الأسهم |
||||||
|
الحجم الاسمي |
قطر خارج |
سمك الجدار (sch . 10 s) |
سمك الجدار (sch . 40 s) |
|||
|
|
بوصة |
مم |
بوصة |
مم |
بوصة |
مم |
|
1" |
1.315 |
33.4 |
0.109 |
2.77 |
0.133 |
3.38 |
|
1 1/2" |
1.900 |
48.3 |
0.109 |
2.77 |
0.145 |
3.68 |
|
2" |
2.375 |
60.3 |
0.109 |
2.77 |
0.154 |
3.91 |
|
3" |
3.500 |
88.9 |
0.12 |
3.05 |
0.216 |
5.49 |
|
4" |
4.500 |
114.3 |
0.12 |
3.05 |
0.237 |
6.02 |
|
6" |
6.625 |
168.3 |
0.134 |
3.40 |
0.280 |
7.11 |
|
8" |
8.625 |
219.1 |
0.148 |
3.76 |
0.322 |
8.18 |
|
10" |
10.750 |
273.1 |
0.165 |
4.19 |
0.365 |
9.27 |
إذا كنت بحاجة إلى تجهيزات من الفولاذ المقاوم للصدأ من سبائك ، فلا تتردد في الاتصال بنا.
